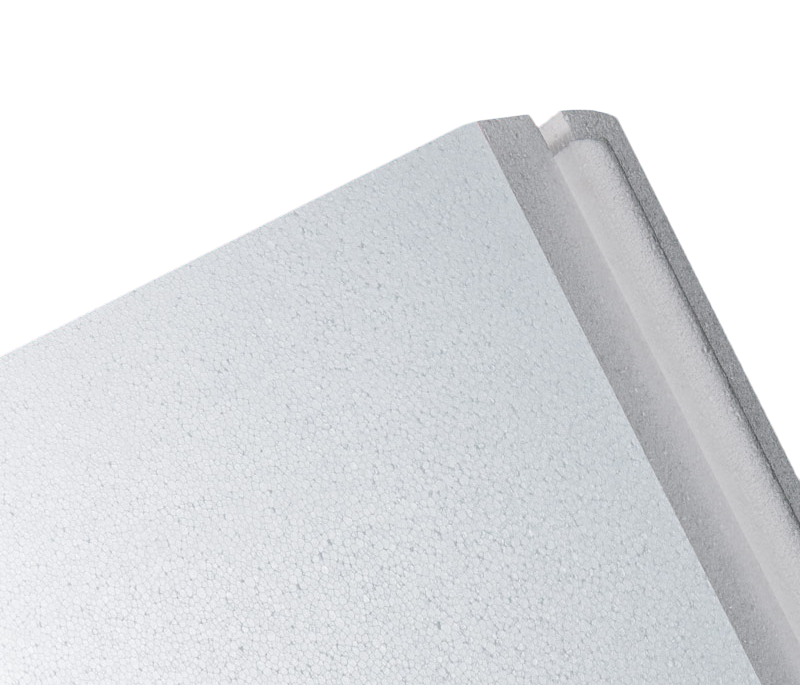

Aufsparren-Dämmplatten TEC

Aufsparren-Dämmplatten TEC

EPS 035 DAD

Dachmantel-System mit Nut und Feder-Stecksystem

Das RYGOL-Dach-Dämmsystem auf den Sparren bietet Architekten die Möglichkeit, sichtbare Sparren und dekorative Sichtschalungen als gestalterische Elemente im Wohnungs- und Gewerbebau zu nutzen. Diese Art der Dachdämmung ist auch unumgänglich bei Dachsanierungen bei bereits ausgebauten Dachgeschossen. Durch das Nut und Feder-Stecksystem kann das RYGOL-Dachmantel-System ohne Wärmebrücken nahtlos über den Sparren verlegt werden.

Das RYGOL-Dachmantel-System Standard besteht aus blockgeschäumten, geschnittenen Dämmplatten und eignet sich für Dächer von 15° - 60° Neigung. Die Dämmung auf den Sparren in Verbindung mit der umlaufenden passsitzenden Nut und Feder-Verbindung verhindert Wärmebrücken und schafft ein behagliches Wohnklima.

  • Sicher durch polymeren Flammschutz
  • Hohe Wärmedämmung
  • Geringe Konstruktionshöhe
  • Hoch druckbelastbar
  • Beständig gegen Schimmel und Feuchtigkeit
  • Verrottungssicher
  • Dauerhaft angenehmer Wohnkomfort
  • Für Wohnungs- und Gewerbebau
  • 100% kreislauffähig
Aufsparren-Dämmplatten TEC

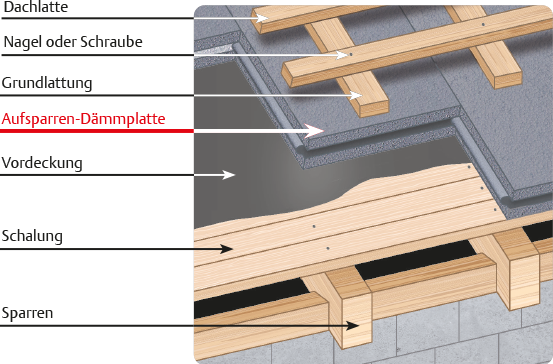

Einbauhinweise

Verbrettern der gesamten Dach­fläche durch eine gehobelte oder Rauspundschalung. Darauf eine Vor­deckung als Wind- und Feuchtig­keitssperre überlappend auf­­rollen (z. B. Bitumen­dach­bahn).

Das im Verband verlegte Dach­mantel-System mittels der Grund­lattung durch die Bretter­schalung direkt auf die Sparren nageln (vorgebohrt) oder schrauben.

Auf der Grundlattung handelsübliche Dachlatten befestigen. Die Dachein­deckung mit Dach­ziegeln oder Dachsteinen kann frei gewählt werden.

Downloads

Leistungserklärung Painten EPS 035 DAD dhpdf102.94 KBLeistungserklärung Painten EPS 035 DAD dmpdf102.93 KBProduktdatenblattpdf

Technische Daten

Qualitätstyp EPS 035 DAD
(Druckspannung 100 kPa) 		EPS 035 DAD
(Druckspannung 150 kPa)
Handelsname RYGOL-Dachdämmplatte 035 100 RYGOL-Dachdämmplatte 035 150
Anwendungstypen DIN 4108-10 DAD DAD
Brandverhalten DIN EN 13501-1 RtF - E RtF - E
Bemessungswert der Wärmeleitfähigkeit DIN 4108-4 0,035 W/mK 0,035 W/mK
Nennwert der Wärmeleitfähigkeit DIN EN 13163 λD 0,034 W/mK λD 0,034 W/mK
Druckspannung bei 10% Stauchung DIN EN 826 ≥ 100 kPa ≥ 150 kPa
Druckspannung bei ≤ 2% Stauchung DIN EN 13163 ≥ 30 kPa ≥ 45 kPa
Biegefestigkeit DIN EN 12089 ≥ 150 kPa ≥ 200 kPa
Dimensionsstabilität im Normalklima DIN EN 1603 ≤ 0,5 % ≤ 0,5 %
Verformung unter Druck und Temperatur DLT(1) DIN EN 1605 ≤ 5 % -
Verformung unter Druck und Temperatur DLT(2) DIN EN 1605 - ≤ 5 %
Wasserdampf-Diffusionswiderstandszahl µ DIN EN 12086 30-70 30-70
Abmessungen pro Platte: 1250 x 1000 mm (Berechnungsmaß)
1220 x 970 mm (Nutzmaß)
Plattendicke: 100 - 200 mm; andere auf Anfrage
